Elektrohubzylinder Vergleich

Die Elektrohubzylinder von Thomson bieten perfekte Lösungen für verschiedenste Anwendungsbereiche. Die Produktfamilien bieten serienmäßige und kundenspezifische Hublängen von bis zu 120 cm und Kraft bis zu 25 kN dynamische Last – ideal auch für den Umstieg von Hydraulik auf Elektrik. Die für Gleichstrom (12, 24, 36, 48 V) oder Wechselstrom (115, 230, 400 V) ausgelegten Modelle sind optional mit einer breiten Auswahl an Steuerungen und Zubehör lieferbar.

Electrak® HDElectrak® HD Electrak LA14Electrak LA14 Electrak LA24Electrak LA24 Electrak 050Electrak 050 Electrak 1 SPElectrak 1 SP Electrak MDElectrak MD
Spindeltyp Kugel ACME oder Kugel ACME oder Kugel Schnecke ACME ACME
Handhilfsbetätigung Ja optional optional Nein Nein Ja
Statische Haltekraft Ja Ja Ja Ja Ja ja (selbsthemmend)
Endlagenschutz interne Endlagenschalter Kupplung Kupplung Kupplung Nein interne Endlagenschalter
Überlastschutz Ja Ja Ja Ja Ja ja, optional
Zulässige Eingangsspannungen [VDC] 12, 24, 48 12, 24, 36 - 12, 24, 36 12, 24 12, 24, 48
Zulässige Eingangsspannungen [VAC] - - 1 × 115, 1 × 230, 3 × 400 - - -
Max. statische Last [N] 18.000 18.000 18.000 1.020 1.300 2.000
Max. dynamische Last [N] 16.000 6.800 4.500 510 340 2.000
Max. Geschw. ohne Last / max. Last [mm/s] 71 / 58 61 / 37 53 / 43 48 / 37 78 / 64 52 / 43,8
Max. Bestellhublänge (S) [mm / Zoll] 1000 / - 600 / - 600 / - 200 / - - / 8 300 / -
Haltemoment [Nm] 0 0 0 0 2,3 0
Betriebstemperaturgrenzen [°C] −40 bis +85 −25 bis +65 −25 bis +65 −30 bis +80 −25 bis +65 - 40 bis +85
Einschaltdauer, Volllast bei 25 °C [%] 25 25 25 25 25 25
Schutzart statisch / dynmaisch IP67, IP69K / IP66 IP65 IP65 P56 IP66 IP67, IP69K / IP66
Steuerungsoptionen
  • Endlagen-Ausgangssignal
  • Anal. Pos.-Rückführung
  • Digit. Pos.-Rückführung
  • Niederstromschalten
  • Synchronisierung
  • CANopen® CAN bus oder SAE J1939 CAN bus
 Anal. Pos.-Rückführung Anal. Pos.-Rückführung Anal. Pos.-Rückführung -
  • Endlagen-Ausgangssignal
  • Anal. Pos.-Rückführung
  • Niederstromschalten
  • Synchronisierung
  • CANopen® CAN bus oder SAE J1939 CAN bus

Gründe für Thomson Elektrohubzylinder

Seit mehr als 50 Jahren setzen die leistungsstarken Elektrohubzylinder von Thomson in den unterschiedlichsten Anwendungsbereichen – Landmaschinen, Materialfluss, medizinisches Gerät, Fertigungsautomatisierung und vieles mehr – den Maßstab für Langlebigkeit bei hoher Belastung. Gefertigt aus robusten, hochwertigen Komponenten, sind diese 24- und 12-Volt-Elektrohubzylinder vollkommen wartungsfrei, enthalten keine Fluide, die austreten könnten und lassen sich auf einfache Weise in vorhandene Automatisierungsprozesse integrieren. Unsere „smarten“ Schwerlast-Elektrohubzylinder enthalten eine eingebaute Elektronikplatine für erweiterte Steuerungsoptionen und eine höhere Leistungsfähigkeit.

Produkt-Gruppen

  • img link

    Die Elektrohubzylinder der Reihe Electrak HD bieten flexible integrierte Steuerungsfunktionen, hervorragende Leistung und unübertroffenen Schutz gegen Umgebungseinflüsse. Beim Electrak HD handelt es sich um einen smarten Elektrohubzylinder, dessen integrierte Elektronik in vielen Fällen separate Steuerungseinheiten überflüssig macht. Seine extrem hohen Schub- und Zugkräfte mit Lastbereichen bis zu 16 kN eröffnen ein deutlich breiteres Anwendungsfeld für den Umstieg von hydraulischer auf elektrische Antriebstechnologie. Dazu erfüllt er die strengsten Abnahmekriterien für OEM-Komponenten, einschließlich IP69K.

    Electrak HD Elektrohubzylinder: Details und Produktfilter
  • img link

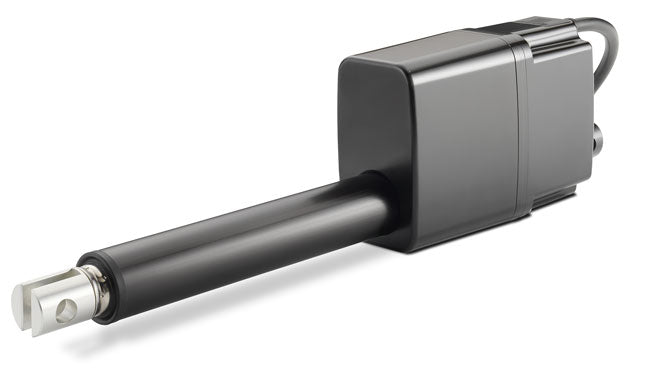

    Konzipiert als kleineres Pendant zum Electrak® HD, liefern diese smarten Elektrohubzylinder relativ zu ihrer kompakten Größe beeindruckend viel Leistung – und tun das klaglos selbst bei widrigsten Umgebungsbedingungen völlig wartungsfrei. Ihre integrierten Steuerfunktionen öffnen die Tür zu einer breiten Palette an Möglichkeiten, sei es die CAN-Bus-Anbindung oder das Niederstromschalten mit und ohne Positionsrückführung.

    Electrak MD Elektrohubzylinder: Details und Produktfilter
  • img link

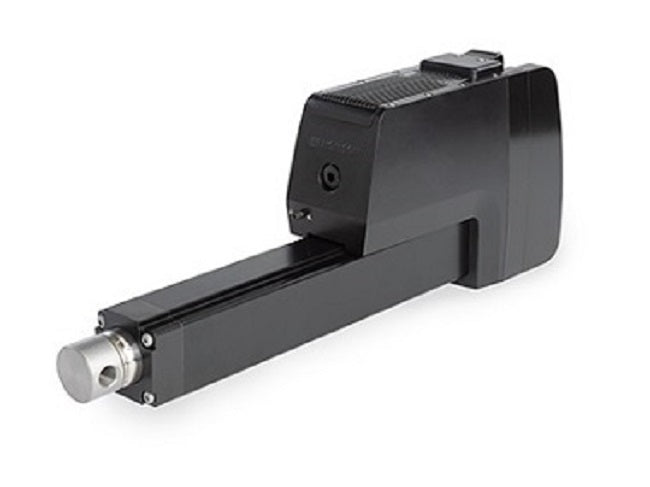

    Als Wegbereiter der nächsten Evolution im Bereich Elektrohubzylinder liefert der Thomson Electrak XD ausreichend Kraft, um Hydrauliksysteme abzulösen, ist aber zugleich intelligenter, kompakter und effizienter als konkurrierende Technologien. Zusätzlich zu seiner Kraft (max. dynamisch Last bis 25.000 N) ist der XD weitestgehend gegen schwerste Einsatzbedingungen sowie das Eindringen von Wasser und Schmutz geschützt – und verfügt dank seiner „Bordelektronik“ über verbesserte Steuerungs- und Diagnosefunktionen.

    Electrak® XD Elektrohubzylinder: (bald verfügbar)
  • img link

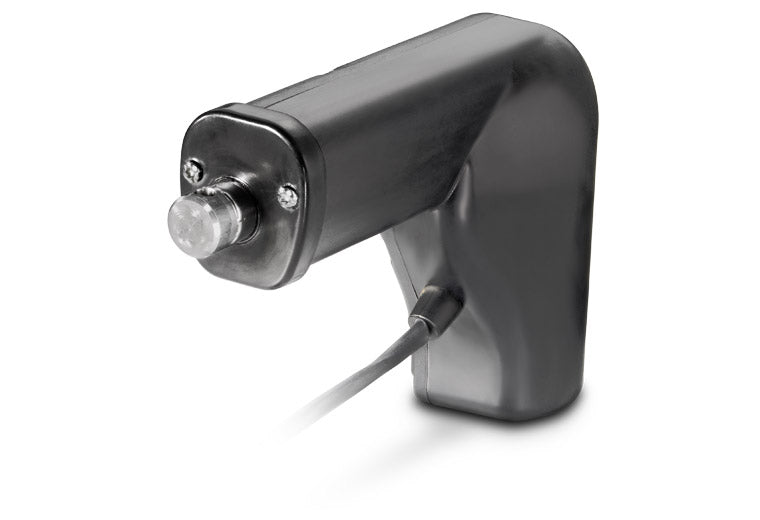

    Der Electrak E050 ist ein kleiner, leiser und leichter, kostengünstiger DC-Aktuator, der sich für die verschiedensten Branchen und Anwendungen eignet. Der vielseitige Elektrohubzylinder ist in eingefahrenem Zustand sehr kurz. Er eignet sich somit für Anwendungen, bei denen der Platzbedarf ein maßgebliches Kriterium ist und erfordert nur minimale Wartung. Ideal für ruhige Umgebungen, beispielsweise in medizinischen oder Büroanwendungen.

    Electrak E050 - Elektrohubzylinder: (bald verfügbar)
  • img link

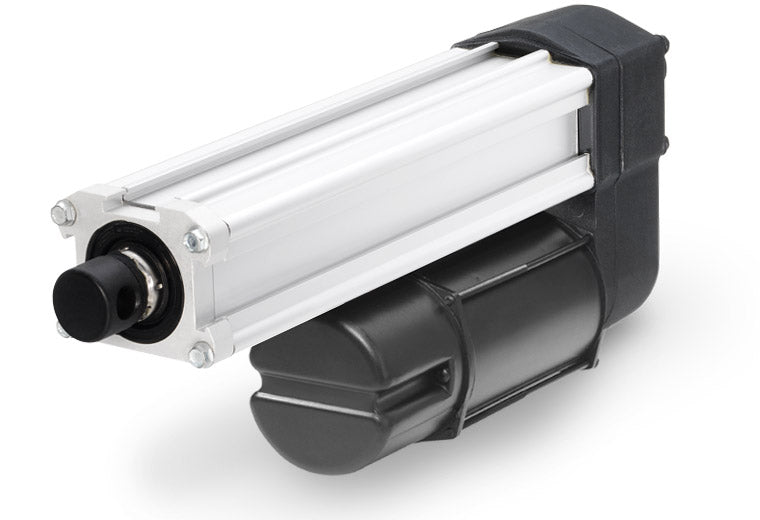

    Der Electrak LA 24-Elektrohubzylinder ist für stabile und robuste Anwendungen vorgesehen. Diese wahlweise mit ACME- oder Kugelspindelantrieb erhältlichen Elektrozylinder-Modelle sind über ein Getriebe an einen AC-Motor gekoppelt. Sie bieten eine stabile und zuverlässige Qualitätskonstruktion mit einem Abdeckrohr aus Aluminium und T-Nuten zur Montage von Positionssensoren.

    Electrak LA-24 - Elektrohubzylinder: (bald verfügbar)
  • img link

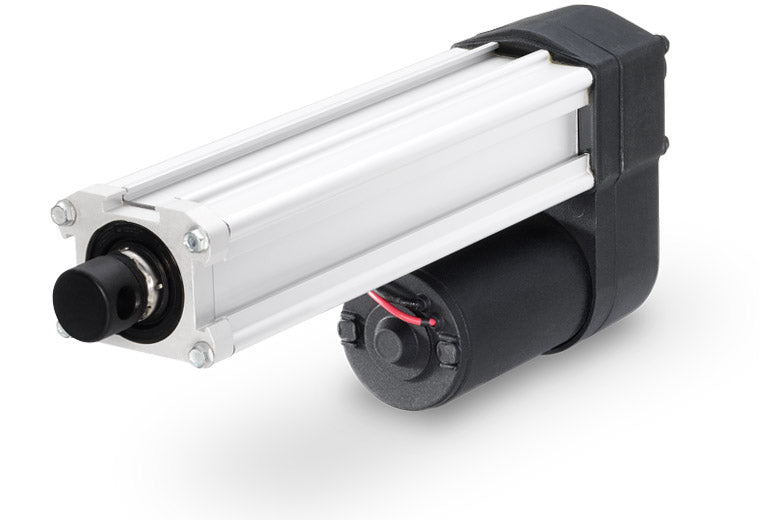

    Die Serie Electrak LA14 basiert auf der Electrak 10-Baureihe, die mit einem Kugelgewindetrieb-System für Anwendungen ausgestattet ist, die eine maximale Tragzahl, robuste Auslegung und lange Lebensdauer erfordern. Sie bietet zusätzlich den Vorteil eines integrierten Anti-Rotations-Mechanismus und eines Abdeckrohrs aus Aluminium. Das Abdeckrohr aus Aluminium ist mit T-Nuten versehen, die für die Montage verwendet werden können. An beiden Seiten des Rohrs können magnetische Sensoren angebracht werden.

    Electrak LA14 - Elektrohubzylinder: (bald verfügbar)
